產品說明：

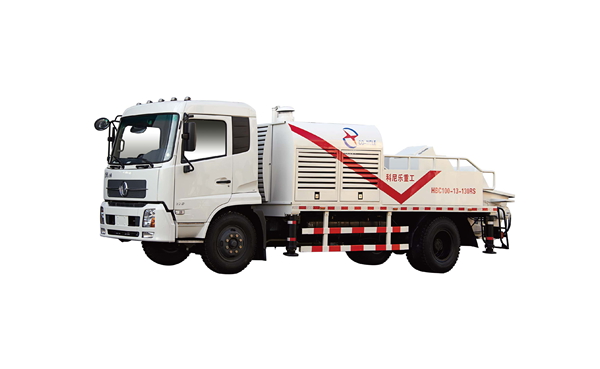

1. 車載混凝土輸送泵系列產品介紹：
車載泵集托泵與泵車的優越性于一體，比托泵靈活、機動性強，無需運輸、裝卸、安裝固定，設備利用率高，可泵送性能更強，泵送速度更快，與泵車相比占用空間小，價格低，泵送高度高、距離遠，性價比高，適合于小批量，多工地，施工環境復雜和打完混凝土即可離開等工況。 車載泵可以靈活選擇柴油或電力作為能源，即可以連接外接接電源采用上裝電機進行泵送作業，又可以使用上裝柴油機進行泵送作業， 根據實際情況選擇動力。
2. 主要特點：
（1） 東風或歐曼底盤，底盤成熟可靠，動力強勁，經濟性好
（2） 上裝動力可以選擇柴油機或電動機，滿足不同工況需求
（3） 獨有的雙泵雙回路開式液壓系統，相互配合，使用壽命更長
（4） 所有液壓管路采用24°錐面密封，管路接頭密封可靠
（5） 攪拌軸外加合金耐磨套，葉片采用新型鑄造耐磨合金，大大提高耐磨性能
（6） 基于極限負載調節原理的變動功率節能技術，使設備始終工作在最經濟工作點，具有最佳的節能效果
（7） 通過液壓油及鋰基脂配合，潤滑效果更好，延長了活塞及其他密封件的壽命
（8） 人機界面式電控箱，故障自動報警系統，使得操作者更加方便操作
3.技術參數：
底盤系統

序號	項目	單位	技術參數
1	底盤型號	/	DFL1120B
2	底盤驅動方式	/	4×2
3	軸距	mm	4700
4	柴油機功率	Kw	132
5	柴油機排放標準	/	國III標準
6	整車最高行駛速度	Km/h	≤90
7	整車最小轉彎半徑	m	8
8	接近角/離去角	（°）	20/10.5
9	整車質量	Kg	12490
10	輪胎規格	/	9.00-20
11	外形尺寸	mm	9115×2330×3150

上裝輸送系統

序號	項目	單位	KNL HBC80-16-172	KNL HBC100-13-172	KNL HBC80-18-181	KNL HBC80-16-110	KNL HBC60-18-132
1	混凝土理論輸送量 (低壓/高壓)	M3/h	80/50	100/65	80/45	80/50	60/40
2	混凝土理論輸送壓力 （高壓/低壓）	Mpa	16/9	13/7	18/12	16/9	18/12
3	液壓系統壓力	Mpa	32	32	32	32	32
4	輸送缸徑×行程	mm	?200×1800	?230×1800	?200×1800	?200×1800	?200×1800
5	主油泵排量	ml/r	190	190	260	260	260
6	混凝土坍落度	mm	120-230	120-230	120-230	120-230	120-230
7	換向次數 （高壓/低壓）	Times/min	15/25	15/25	13/23	13/22	13/18
8	混凝土輸送管徑	mm	?125	?125	?125	?125	?125
9	料斗容積	L	0.7	0.7	0.7	0.7	0.7
10	液壓油箱容積	L	500	500	500	500	500
11	柴油機/電機功率	Kw	172	172	181	110	132
12	上料高度	mm	≤1500	≤1500	≤1500	≤1500	≤1500

1.先進零部件

底盤與動力
采用東風或福田國III底盤，具有超強承載能力，成熟可靠，維護網絡完善，性價比高
上裝的泵送作業采用獨立的動力源，有效減少故障，提升傳動效率
油泵組采用恒功率技術與發動機匹配，油泵組與動力源采用德國cent高彈聯軸器有效連接，確保油泵組平穩高效運行
電控系統
電器系統采用
設有多種報警裝置，使機器工作時具有極高安全性
友好的人機界面及時了解所需要的信息，有效防止誤操作；
配備面板和有線遙控兩種操作方式，故障自動顯示報警系統
燃油節能系統，自主研發的節能控制技術，使得發動機輸出功率隨著負載變化自動匹配扭矩與轉速，將油耗降到最低
